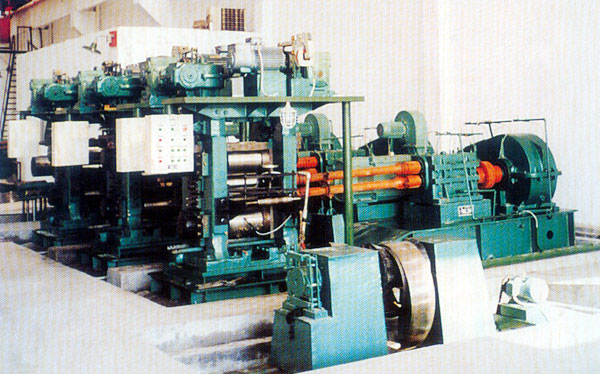

ф90～ф150/ф350×(350～400)四辊冷轧机中四辊系列
一、用途：
本机适用于2.75mm以下普碳钢、合金钢、铜、铝及不锈钢带的冷轧。其中可分粗轧、精轧。终成品厚度≥0.08mm,本机型具有轧制力大,精度高,稳定性强等特点。
二、设备组成及结构特点
本机由主电机、减速机、人字齿轮箱、万向节轴、机架、压下部分、辊系部分等组成，采用整体底座，便于安装。
本机上轴承座为弹簧平衡，采用压下丝杆螺母调节升降，入口处设有导位装置，可控制带材恒张力收卷。
工作辊材质采用9Cr2Mo，轴承为复合轴承，友承辊轴承采用FC型轧机专用轴承，主电机采用交流调速电机，或变频调速。
三、技术参数
| 机型 |
ф80～ф100/ф240×300 |
ф100～ф120/ф350×400 |
ф120～ф150/ф350×400 |
| 轧制材料 |
普碳钢、合金钢、铜、铝及不锈钢带 |
| 轧制压力 |
100T |
150T |
200T |
| 进料规格（厚×宽） |
(1.0～1.2)×200mm |
(1.2～2)×300mm |
(2～5)×300mm |
| 成品规格（厚×宽） |
(0.05～0.08)×200mm |
(0.8～1.0)×300mm |
(1.2～1.8)×300mm |
| 主电机功率 |
37～45kw |
45～75kw |
75～90kw |
| 轧制快速度 |
30m/min |
40m/min |
45m/min |
| 传动方式 |
工作辊或支承辊传动 |
| 卷取部分 |
涨缩型收卷机 |
| 电控系统 |
|
